微機屏顯式液壓萬能試驗機主機

  微機屏顯式液壓萬能試驗機利用液壓加載、夾持試樣，采用壓力、位移或變形傳感器等電子測量技術，運用計算機處理數據，屏幕顯示試驗力、變形及相關特性曲線。主要用于材料或小型結構的拉伸、壓縮、彎曲及剪切試驗。

  ２．測試控制部分
  通過試驗機主控臺１１，控制油缸活塞７推動活動工作臺６上、下移動，從而，對安放于試驗機夾頭之間的試樣施加變形，同時試樣變形產生抗力，試驗機液壓系統將平衡此抗力，液壓管路中的壓力傳感器將該力值轉化為與其成正比例的電壓信號；同時，在試驗過程中，移動橫梁位移或試樣標距范圍的變形量分別由位移傳感器和變形傳感器轉化為與其成正比例的電壓信號；測試系統進一步通過采集、放大、調理、轉換等，由計算機記錄、處理、顯示數據及繪制特性曲線，并儲存于文件，以便進一步分析。

１—上橫梁；２—拉伸空間、上下夾頭；３—移動橫梁；４—壓縮、彎曲空間；
５—移動橫梁雙側絲杠；６—活動工作臺；７—油箱、油缸活塞；８—雙側立柱；
９—標尺；１０—夾頭及移動橫梁控制盒；１１—試驗機主控臺；１２—計算機系統

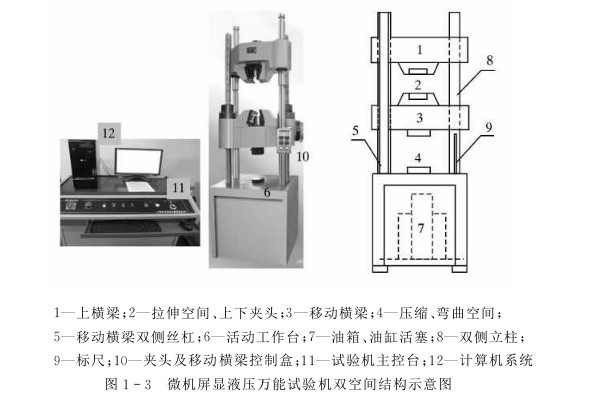

                 　微機屏顯液壓萬能試驗機雙空間結構示意圖

  １．主機部分
油箱７用螺釘緊固在底座上，油缸中的活塞與活動工作臺６緊密連接，當調節試驗機主控臺１１上的 油泵啟動 ，并扳動 工作臺快升、快降或加載 開關，使油壓推動油缸活塞，雙側支撐立柱８隨著活動工作臺６一起升起。由于雙側立柱８的柱身上各有４個環槽，上橫梁可在這４
個不同的位置上固定，所以，當油缸活塞上升時，由活動工作臺６、雙側立柱８和上橫梁１構成的活動封閉框架一起向上移動，則拉伸上夾頭一起上升。
  移動橫梁雙側絲杠５的下端與底座緊固，絲杠中段的移動橫梁３，可通過橫梁控制盒１０的升／降按鈕開關使專用電機工作，通過皮帶輪、蝸桿蝸輪傳動機構使移動橫梁作上升／下降運動，從而使安裝于移動橫梁上的拉伸下夾頭隨其快速升降到合適的位置，以便裝夾拉伸試樣。
拉伸上、下夾頭之間為拉伸空間２，夾頭楔形鉗口座內裝有齒面夾塊（平板或Ｖ形）。通過更換不同的夾塊可以夾持不同形狀、不同尺寸的試樣進行拉伸試驗。在移動橫梁３和活動工作臺６之間為壓縮、彎曲空間，通過更換不同的壓頭、試驗支座或夾塊，可以對試樣進行壓縮、彎曲或剪切試驗等。
